工業內窺鏡可在不解體、不破壞組裝狀態的前提下，實時拍攝被檢測對象內部的檢測圖像，以供各個工業部門的檢測人員檢查產品內表面質量、查找管道和設備內部缺陷。隨著檢測標準和維修養護方法的進步，獲知缺陷尺寸逐漸成為檢測需求之一，于是不少用戶問："工業內窺鏡能拍出尺寸嗎？" 本文將給出詳細的解答。

答案是：工業內窺鏡不能直接拍出尺寸，但是可以利用自身搭載的測量功能，測量缺陷或指定目標對象的尺寸、或者對象間隙的尺寸等。例如：測量?jī)?nèi)壁裂紋的長度、凹坑的深度、涂層脫落的面積，還可以測量航空發動機渦輪葉尖與機匣之間的間隙。

之所以不能直接拍出尺寸，是因?yàn)楣I(yè)內窺鏡凍結或拍攝的靜態檢測圖像，通常不會等比例地反映實物尺寸，這與光學鏡頭的視野、攝像頭CCD尺寸、顯示屏的分辨率、以及探頭前端距離被檢測表面的距離等因素都有關，因此無法直接從檢測圖像“拍出”尺寸，而是要通過專門的測量功能來獲取準確的尺寸。

用工業內窺鏡獲取尺寸數據，需要做到以下幾點：

1. 購買內置測量功能的工業內窺鏡。例如：韋林 XLG4-MViQ 工業視頻內窺鏡可搭載普通雙物鏡測量、單物鏡相位掃描三維立體測量等測量技術，這些測量技術或利用三角幾何原理、或利用主動掃描獲取三維立體坐標值，從而可以準確測算出所需要的尺寸。

2. 在內窺檢測過程中，使用專門的測量鏡頭捕獲包含待測量目標的檢測圖像。明亮的照明以及CCD圖像傳感器，有助于獲取清晰的檢測圖像，這是得到準確測量結果的重要前提。

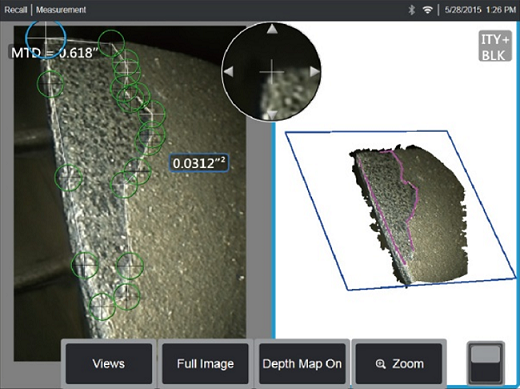

3. 執行正確的測量操作。根據待測量目標的幾何特征和定量分析要求，選擇相應的測量方法，并通過設置光標點的方式指明需要測量的部位或區域，以便系統利用測量技術測算出尺寸值。例如：在航空發動機孔探中發現燒蝕或涂層脫落缺陷后，先捕獲包含燒蝕或涂層脫落部位的內窺測量圖像，然后選擇“面積”測量方法，并設置多個光標指示該區域的邊界，就可以觸發系統測算其面積。

因此，工業內窺鏡不能直接拍出尺寸，需要購買具有測量功能的工業內窺鏡來測量尺寸，助力準確判斷缺陷對管道或設備的影響，并制定合理的維修或監控計劃。韋林 XLG4-MViQ、Everest Mentor Flex、Everest XL Detect 系列工業視頻內窺鏡都是測量型內窺鏡，了解詳情歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
